Vodivé polymerní čip tantalum kondenzátory SMD ▏CBAC
◆ Epoxidové lisované zapouzdření, Čip, Snadná integrace, Polarizovaný
◆Extrémně nízké ESR , Objemově efektivní , Stabilní v elektrice & skladovací výkony , Dlouhá životnost- rozpětí, Vysoká spolehlivost
◆Typické aplikace zahrnují DC/DC měniče , notebooky , přenosná elektronika , telekomunikace (mobilního telefonu a základnové stanice ), displeje ,SSD,HDD a USB
◆Operativní standard: Qj/PWV517-2.

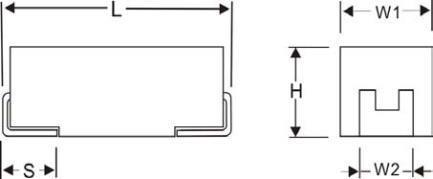

ROZMĚRY – MILIMETRY
| Velikost pouzdra | L | W1 | H | W2 | S | |
| A | 1206 | 3216 | 3.2±0,2 | 1.6±0,2 | 1.6±0,2 | 0.8±0,2 | 1.2±0,2 |
| B | 1210 | 3225 | 3.5±0,2 | 2.8±0,2 | 1.9±0,2 | 0.8±0,2 | 2.2±0,2 |
| C | 2312 | 6032 | 6.0±0,2 | 3.2±0,2 | 2.5±0,2 | 1.3±0,2 | 2.2±0,2 |
| H | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.0±0,2 | 1.3±0,2 | 2.4±0,2 |
| D | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.8±0,2 | 1.3±0,2 | 2.4±0,2 |
| E | 2917 | 7343 | 7.3±0,4 | 4.3±0,4 | 4.1±0,4 | 1.3±0,2 | 2.4±0,2 |
| PROTI | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 3.6±0,4 | 1.35±0,2 | 3.0±0,2 |
| W | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 4.1±0,4 | 1.35±0,2 | 3.0±0,2 |
Příklad čísla dílu
Proces pájení
Tantalové kondenzátory Jinpei jsou kompatibilní s vlnou (jednoduché nebo duální), proudění, A, nebo techniky přetavení v parní fázi. Aby se předešlo extrémnímu tepelnému namáhání, doporučuje se předehřát tyto komponenty.

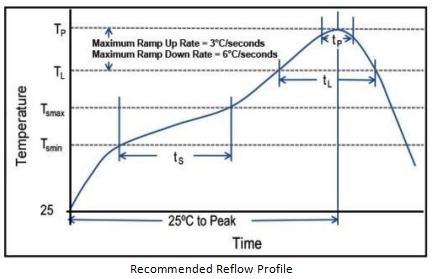

Doporučené podmínky profilu Suntan pro konvekci a IR přetavení odrážejí podmínky profilu standardu IPC/J CBAC pro testování citlivosti na vlhkost. Za těchto podmínek mohou zařízení bezpečně vydržet maximálně tři přetavení.
Ruční pájení by mělo být prováděno opatrně kvůli obtížnosti řízení procesu. Pokud se provádí, je třeba dbát na to, aby nedošlo ke kontaktu páječky s lisovaným pouzdrem. Žehlička by se měla používat k zahřívání pájecí podložky, nanesením pájky mezi podložku a koncovku, dokud nedojde k přetavení. Jakmile dojde k přetavení, žehlička by měla být okamžitě odstraněna. „Otírání“ okrajů čipu a zahřívání horního povrchu se nedoporučuje.
Během typických operací přeformátování, mírné ztmavnutí zlata- lze pozorovat barevný epoxid. Toto mírné ztmavnutí je normální a není pro produkt škodlivé. Stálost označení není touto změnou ovlivněna.
Poznámka: Specifikace se mohou bez upozornění změnit. Pro více podrobností a aktualizace, navštivte prosím naše webové stránky.
Funkce
⚫ Epoxidové lisované zapouzdření, Čip, Snadná integrace, Polarizovaný
⚫ Extrémně nízké ESR , Objemově efektivní , Stabilní v elektrice & skladovací výkony, Dlouhá životnost,Vysoká spolehlivost
⚫ Typické aplikace zahrnují DC/DC měniče, notebooky, přenosná elektronika, telekomunikace
(mobilního telefonu a základnové stanice ), displeje,SSD,HDD a USB
⚫ Operační standard: Qj/PWV517-2.
⚫ V souladu s RoHS
