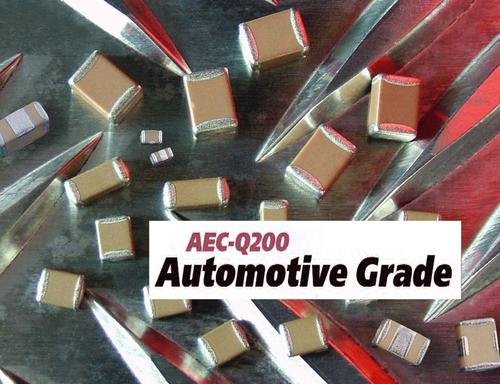

AEC-Q200 měří podmínky pro kondenzátory
Poznámka: Podmínky testování prostředí AEC-Q200 jsou založeny hlavně na specifikacích MIL-STD-202 a JEDEC22A-104. Zkušební teploty různých částí nejsou pouze stejné, ale také napájení (napětí, proud, a zatížení) požadavky. Bude to jiné, skladování při vysoké teplotě není aplikováno předpětí a zatížení, ale při vysokých teplotách pracovní život potřebuje, teplotní cyklus a teplotní vliv, účel a metoda testu nejsou stejné, v teplotním cyklu, vysoké změny teploty potřebují řídit rychlost změny teploty, Teplotní šok se nepoužívá, vysoká vlhkost je běžně známá jako test vysoké teploty a vlhkosti, a odolnost proti vlhkosti je test mrazu za mokra.
Bezpečnostní opatření pro podmínky testu: Testovací postup 1000 h by měl být prováděn v intervalech 250 h a 500 h pro skladování při vysoké teplotě (MIL-STD-202-108): [použitelné vybavení: THS] filmový kondenzátor, síťový dolnopropustný filtr, odolnost sítě, tepelně citlivý odpor, Variabilní kondenzátor, Variabilní rezistor, Keramický rezonátor, Potlačovač rušení EMI, Interferenční filtr EMI: 85°C/1000h Induktor, Transformátor, Rezistor: 125°C/1000h Varistor: 150°C/1000h Tantalový kondenzátor, Keramický kondenzátor , Hliníkové elektrolytické kondenzátory: Maximální jmenovitá teplota/1000h
Životnost při vysokých teplotách (MIL-STD-202-108): [Použitelná zařízení: THS] Síťový nízkoprůchodový filtr, Síťový odpor: 85°C/1000h Potlačovač rušení EMI, Interferenční filtr EMI: 85°C/1000h/Aplikované jmenovité tantalové kondenzátory IL, keramické kondenzátory: Maximální jmenovitá teplota / 1000h / (2/3) zatížení / jmenovité napětí Hliníkové elektrolytické kondenzátory, induktory, transformátory: 105 ° C. / 1000h Kapacita filmu: 1000h / (85 ° C. / 125% jmenovité napětí, 105 ° C. & 125 ° C. / 100% jmenovité napětí) Resetovatelná pojistka: 125 ° C. / 1000h Odpor, termistor, proměnná kapacita: 125 ° C. / 1000h / jmenovité napětí Proměnný odpor: 125 ° C. / 1000h / reostat jmenovitého výkonu: 125 ° C. / 1000h/jmenovité napětí 85%+ma proud keramický rezonátor: 85°C/1000h/jmenovitá VDD+1MΩ, paralelní invertor, 2Kapacita X krystalu CL mezi každou krystalovou nohou a zemním Quartz oscilátorem: 125°C/ 1000 h/jmenovitá VDD+1MΩ, paralelní invertor, 2X krystalový CL kondenzátor mezi každým krystalovým kolíkem a zemí
Temperature cycling (JEDEC22A-104): [applicable devices: TSR, ESS] Film capacitance, proměnná kapacita, variable resistance, ceramic resonator, EMI interference suppressor, EMI interference filter: -55°C (30min) ←→85 °C(30min)/RAMP(15°C/min)/1000cycles Tantalový kondenzátor, Keramický kondenzátor, Rezistor, Thermistor: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000cycles Aluminum Electrolytic Capacitor:-40°C(30min)←→105°C(30min)/RAMP(15°C/min)/1000cycles Inductor, Transformátor, Rheostat, Quartz Oscillator, Resettable Fuse:-40°C(30min)←→125°C (30min)/RAMP
(15°C/min)/1000cycles Network Low-Pass Filter, Síťový odpor: -55°C(30min)←→125°C(30min)/RAMP(15°cykly/1000cycles
Temperature Shock (MIL-STD-202-107): [použitelné vybavení: TC, TSK] Self-heali° C.fuse: -40°C(15min)←min125°C(15min)/300cycles high humidity (MIL-STD-202- 103): [applied equipment: THS] Tantalum Capacitors, Keramické kondenzátory: 85°C/85%RH/1000h/Voltage 1.3 to 1.5V Inductors & Transformers: 85°C/85%RH/1000h/ Non-energized Aluminum Electrolytic Capacitors: 85°C /85%RH/1000h/rated voltage
EMI interference suppressor, EMI interference filter: 85°C/85%RH/1000h/rated voltage & current resistance, termistor: 85°C/85%RH/1000h/operating power supply 10% Resetovatelná pojistka: 85°C/85 %RH/1000h/rated current 10% Variable capacitance, variable resistance: 85°C/85%RH/1000h/rated power 10% Network low-pass filter & network resistance: 85°C/85%RH/1000h/ Voltage [network capacitance (jmenovité napěodolnost sítěstance (10% of rated power)] Varistor: 85°C/85%RH/1000h/rated voltage 85%+ma current quartz oscillator, ceramic resonator: 85°C/85 %RH/1000h/Rated VDD+1MΩ, Parallel Inverter, 2X Crystal CL Capacitor Between Each Crystal Leg and Ground Film Capacitance: 40°C/93%RH/1000h/ Rated Voltage Humidity Resistance (MIL-STD -202-106): [appTHSable device: THS] Film capacitance: (25°C←→65°C/90%RH*2cycle)/18h→-10°C/3h, each cycle is 24h in total, step7a&7b is not powered
