Høytemperatur glimmerkondensator | 175℃| CGBB
JINPEI CGBB-serien glimmer-kapasitorer er egnet til høyfrekvens,høy spenning,høy temperatur,stor strømkrets. Som høyfrekvent tilbakemeldingskrets,høyfrekvent resonanskrets og pulskrets etc.
Mye brukt i satellitt,romfart,skip,medisinsk utstyr,olje nedihullsutstyr, sveisemaskin,metallurgi utstyr etc.
Trekk
Bruker det beste glimmerpapiret 511 som materiale,dypping av høytemperatur epoksyharpiks.
Som den høye isolerte motstanden,lav koeffisient,god høyfrekvent ytelse.
Svært lav spredningsfaktor <5×10-3 (min 1×10-4).
Meget stabil ved høy temperatur, liten kapasitanstoleranse.
Etter lagring i 15 år, kapasitansendring ikke over ±1 %.
Søknad
JINPEI CGBB-serien glimmer-kapasitorer er egnet til høyfrekvens,høy spenning,høy temperatur,stor strømkrets. Som høyfrekvent tilbakemeldingskrets,høyfrekvent resonanskrets og pulskrets etc.
Mye brukt i satellitt,romfart,skip,medisinsk utstyr,olje nedihullsutstyr, sveisemaskin,metallurgi utstyr etc.
General Kjennetegn
Temperaturområde: -55℃～+175℃
Kapasitanstoleranse: ±3 %, ±5 %, ±10 %
Relativ fuktighet: at +40℃ can be 95~98%
Atmosfærisk trykk: 4x104Pa
Vibrasjon: frekvens 20~200Hz, akselerasjon: 2.7~4,5 g
Arbeidsspenning: 2500V
DC testspenning: Etter behold 1 time ved +150 ℃,belastning 1,5 ganger arbeidsspenning 1 minutt,ingen sammenbrudd og overslag.
Isolasjonsmotstand(R): normalt klima
Kapasitans C ≥ 0,1μF R≥1000MΩ
Kapasitans C＜ 0,1μF R＞5000MΩ
Temperatur egenskaper
After keep at +175℃ 1 time,kapasitansendring ikke over ±10 %, Isolasjonsmotstand R＞500MΩ,Dissipasjonsfaktor: tgδ≤5×10-3(1KHz), Pass D.C. merkespenningstest.
Hold etter -55 ℃ 1 time,kapasitansendring ikke over ±7 %, Isolasjonsmotstand R＞500MΩ, Dissipasjonsfaktor: tgδ≤5×10-3(1KHz), Pass D.C. merkespenningstest.
Etter oppbevaring ved +40℃, relativ fuktighet 95~98% 48 timer, kapasitansendring ikke over ±5 %, Isolasjonsmotstand R＞500MΩ,Dissipasjonsfaktor: tgδ≤5×10-3(1KHz), Pass D.C. merkespenningstest.
Hold etter +195℃~+200℃ 96 timer, kapasitansendring ikke over ±10 %, Isolasjonsmotstand R＞500MΩ,Dissipasjonsfaktor: tgδ≤6×10-3(1KHz), Pass D.C. merkespenningstest.
Etter vibrasjonstest, kapasitansendring ikke over ±5 %

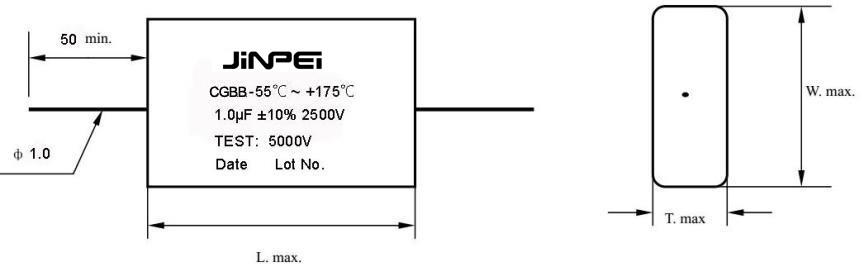

Dimensjoner: enhet:
DELNUMMER EKSEMPEL
INTRODUKSJON
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,høy spenning,høy temperatur,stor strømkrets. Som høyfrekvent tilbakemeldingskrets,høyfrekvent resonanskrets og pulskrets etc.
◆ Mye brukt i satellitt,romfart,skip,medisinsk utstyr,olje nedihullsutstyr,
sveisemaskin,metallurgi utstyr etc.
