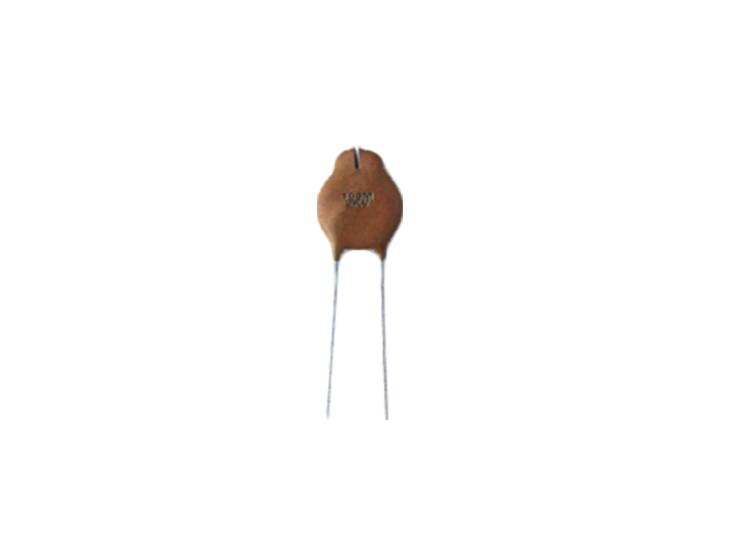

Keramisk skivekondensator |12V ~ 50V | CCDC
INTRODUKSJON
Spark Gap-kondensatorer er designet for å gi en pålitelig utladningsbane for streife, transiente overspenninger og statisk spenningsoppbygging. Konstruksjonen av gnistgapet kan gjøre det mulig for kretsdesigneren å redusere kostnadene ved å spesifisere komponenter med lavere spenning.
Spark Gap-kondensatorer er designet for å gi en pålitelig utladningsbane for streife, transiente overspenninger og statisk spenningsoppbygging. Konstruksjonen av gnistgapet kan gjøre det mulig for kretsdesigneren å redusere kostnadene ved å spesifisere komponenter med lavere spenning.
Funksjoner
• Begrensede verdier
• Utviklet spesielt for bruk med gnistgap
DIMENSJONER (mm) maksimum
| Lokk |
Kode |
Spenning (V) | Ledningsavstand
(LS) |
Diameter (D) | Lengde L | Tykkelse (T) |
| 0.75pf | R75 | 1KV 1,5KV 2KV | 6.35 | 9 | 13 | 6.35 |
| .001µF | 102 | 2KV | 9.50 | 12 | 26 | 6.35 |
| .01µF | 103 | 1.5KV 2KV 2,5KV | 9.50 | 20 | 26 | 6.35 |
| .02µF | 203 | 1KV | 9.50 | 24 | 27 | 6.35 |
ELEKTRISKE EGENSKAPER
| Tekniske data | Betingelse | Spesifikasjon |
| Kapasitans | Målt ved 1KHz 1VRMS
ved 25 ℃ |
0.75pF ~ 0,02μF |
| Dissipasjonsfaktor brun d | 2.5% Maks | |
| Innkapsling | Standard | Fenolisk voks |
| Isolasjonsmotstand | Målt til 500Vdc | 7500MΩ eller
R x C > 75Ω x F |
| Driftstemperatur | Z5U
Y5P |
+10℃ ~ +85℃
-30℃ ~ +85℃ |
|
Tilgjengelig toleranse |
±10 % (K), ± 20% (M)
Garantert maksverdi (U) Garantert min verdi (V) |
Delnummereksempel
TEMPERATURKOEFFISIENT KODE
| Kode | EIA-kode | Temperaturegenskaper |
| M | Z5U | +22 til -56% +10°C til +85 °C |
| P | Y5P | ±10 % -30°C til +85°C |
EKSEMPEL FOR SPENNINGSKODE
| Kode | 3EN | 3R |
| WVDC | 1KV | 1.5KV |
BLYKODER FOR BULKPAKK (KUN KERAMISK DISC)
| Kode | Dimensjoner |
| D | 11.0 Maks |
| d | 0.6 ±0,05 |
| P | 12.7 ±1,0 |
| P0 | 12.7 ±0,3 |
| P1 | 3.85 ±0,7 |
| P2 | 6.35 ±1,3 |
| F | 5.0 +0.8 -0.2 |
| Dh | 0 ±2,0 |
| W | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 Maks |
| H | 18.0 +3.0 -0 |
| H0 | 16.0 ±0,5 |
| H1 | 32.25 Maks |
| K | 1.0 Maks |
| D0 | 4.0 ±0,2 |
| t | 0.7 ±0,2 |
| L | 11.0 Maks |
INTRODUKSJON
Spark Gap kondensatorer er designet for å
gi en pålitelig utslippsbane for herreløse,
transiente overspenninger og statisk spenning
oppbygging. Konstruksjonen av gnistgap kan
gjøre det mulig for kretsdesigneren å redusere kostnadene ved
spesifisere komponenter med lavere spenning.
